Vartų atidarymo valdiklis-dkc500dc

Montavimas

DKC500 DC/DKC800Nuolatinės srovės stumdomų vartų atidarytuvas taikomas, kai vartų svoris mažesnis nei500kg/800kg, o stumdomų vartų ilgis mažesnis nei8m. Vairavimo režimas perima stelažo ir pavarų dėžę. Šis vartų atidarytuvas turi būti įrengtas aptvaroje arba kiemeapsauga.

① Vartų atidarytuvas;② Belaidė klaviatūra (pasirinktinai);③ Vartai;④ Infraraudonųjų spindulių jutiklis (pasirinktinai);⑤ Signalizacijos lemputė (pasirinktinai);⑥ Apsauginis stabdymo blokas;⑦ Pavarų dėžė;⑧ Nuotolinio valdymo pultas;

Transformatoriaus maitinimo įvesties jungtis

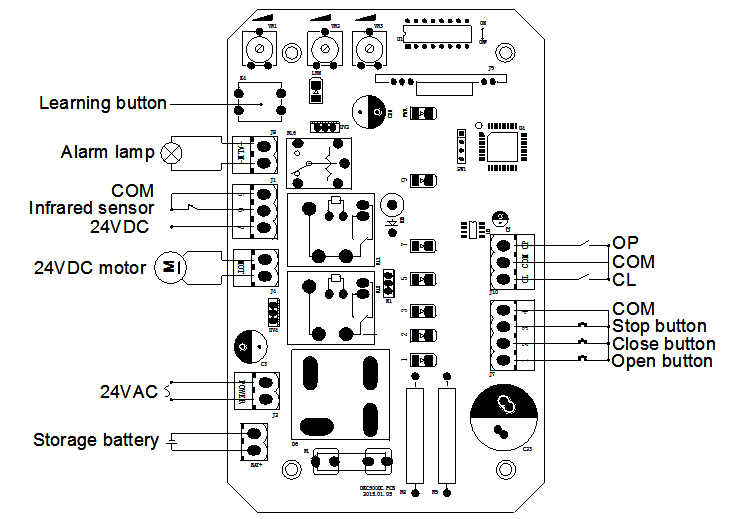

Laidų instrukcija:

J1Terminalas

5 COM (GND)

6 Fotoelemento įvestis (NC);

7 Papildoma maitinimo įvestis plius 24VDC

J2Terminalas

Prijunkite prie 24 VAC（Figų.11 parodyta 120W 230VAC/24VAC žiedinio transformatoriaus jungtis）

BAT plius terminalas

Baterijos sąsaja

J4 Terminalas

Nuolatinės srovės variklio laido jungtis (raudonas laidas į viršų, juodas laidas į apačią)

J7 Terminalas

1 Vartų atidarymo valdymo mygtukas (N.O.);

2 Vartų uždarymo valdymo mygtukas (N.O.);

3 Stabdymo valdymo mygtukas (N.O.);

4 Valdymo mygtuko bendras terminalas;

J8 Terminalas

24 V DC įspėjamoji lemputė

J10 terminalas

OP Atidaryti ribinį jungiklį;

.COM Ribinio jungiklio bendras gnybtas;

CL Uždaryti ribinį jungiklį;

Paruošiamasis darbas prieš montavimąĮsitikinkite, kad stumdomi vartai yra tinkamai sumontuoti, vartų bėgelis yra horizontalus, o vartaiprieš sumontuojant vartų atidarytuvą galima sklandžiai pajudinti rankiniu būdu.Kabelio montavimasSiekiant užtikrinti normalų vartų atidarytuvo veikimą ir apsaugoti laidus nuo pažeidimų,variklio ir maitinimo laidą bei valdymo kabelį įkaskite atskirai su dviem PVC vamzdeliais.Betoninis pjedestalasIš anksto išlieti betoninį pjedestalą, kurio dydis gali būti 400 mm x 250 mm, gylis - 200 mm,kad tvirtai pritvirtintumėte DKC500DC / DKC800DC vartų atidarytuvą.Patikrinkite atstumątarp vartų ir vartų atidarytuvo yra tinkamas prieš klojant pjedestalą
